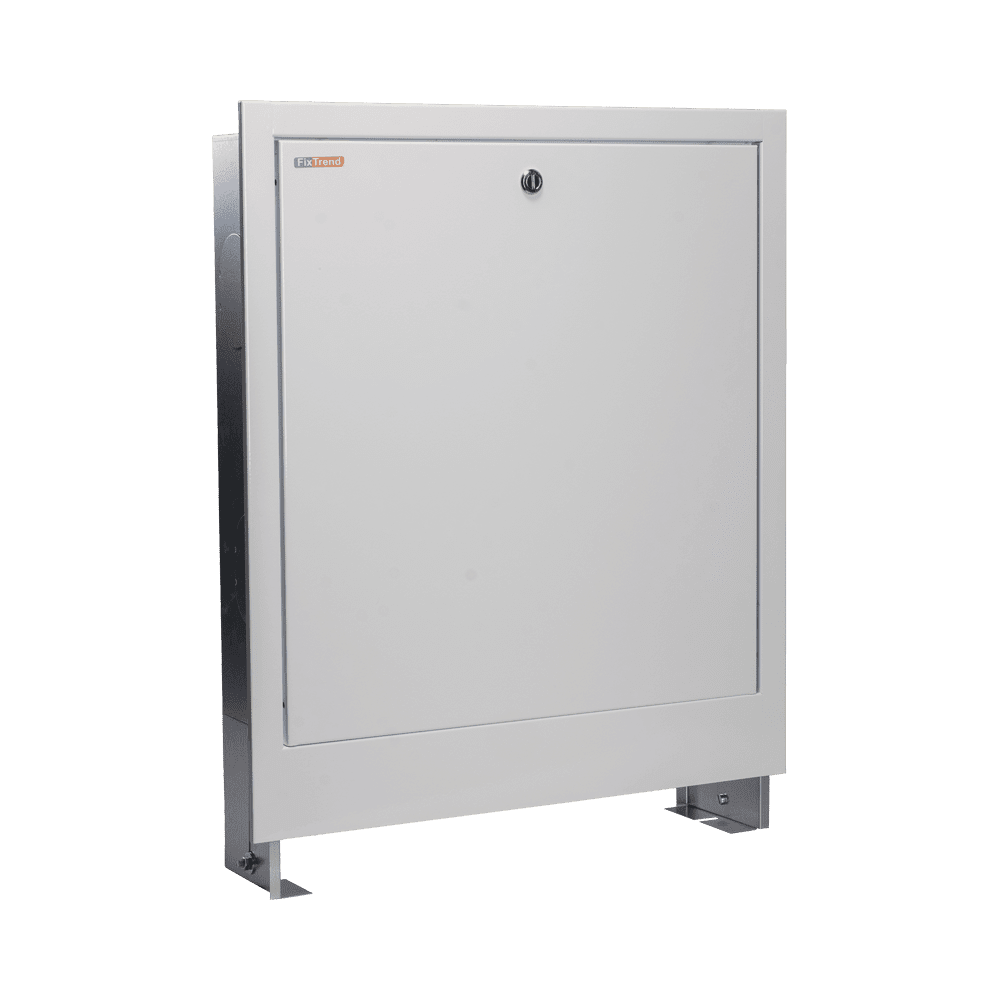

FixTrend SPE-4 osztószekrény falba süllyesztett 795x610-700x115-175mm

FixTrend falba süllyesztett osztószekrény

A FixTrend osztószekrény alkalmas az osztótest és egyéb szerelvények elhelyezésére. Problémamentesen biztosítja a csövek és az osztótest üzemeltetés közbeni hozzáférését. Falba süllyesztett (SPE), és falon kívüli (SNE) kivitelben kapható.

A termék jellemzői
• Galvanizált lemezből készült (a szekrénytest 0,8 mm, az ajtó és a keret 1 mm vastag)
• A festékréteg vastagsága 30-150 mikrométer -Kulccsal zárható
• Az osztótartók mind függőlegesen, mind vízszintesen méretre állíthatóak
• Állítható mélység: 115-175 mm között (falba süllyesztett kivitelnél)
• Állítható magasság: 610-700 mm között (falba süllyesztett kivitelnél)
• Oldalsó szerelőnyílás a munka megkönnyítése érdekében
• Alapkivitelben fehér szinterezéssel
• Tartozék: 2 szerelő sín az osztó-gyűjtő tartó tetszőleges rögzítéséhez
• A keringető szivattyú elhelyezésére alkalmas (falba süllyesztett kivitelnél.

Szerelési útmutató
A falba építhető szekrény szerelése előtt gondosan fel kell mérni a csővezetékek tervezett elhelyezését, a padlóburkolat vastagságát- azaz a végleges magasságot, továbbá a vakolat vastagságát is. A szekrényt úgy kell beállítani, hogy az alsó keretléc a burkolattal ellátott padló magasságában legyen. A szekrényt vízszintesen állítsuk be és rögzítsük a falba, a hátlapon található 4 furat segítségével. A rögzítéshez a fal konstrukciójának megfelelő rögzítő elemeket kell használni. A szekrény hátsó falán található szerelő sínekhez bármilyen típusú osztó-gyűjtőt lehet rögzíteni. A felszerelés megkönnyítése érdekében a szerelőpontok tetszőleges irányba mozgathatók, amint a nyilak is mutatják. Oldalsó bekötés esetén ki kell törni a vak szerelési nyílásokat, melyek a szekrény oldalfalán találhatók.

• Nettó tömeg
• 7,7 kg

• Típus
• FixTrend SPE-4

• Elhelyezés
• Falba süllyesztett

• Funkció
• Osztószekrény

• Magasság
• 700 mm

• Szélesség
• 800 mm

• Mélység
• 180 mm
